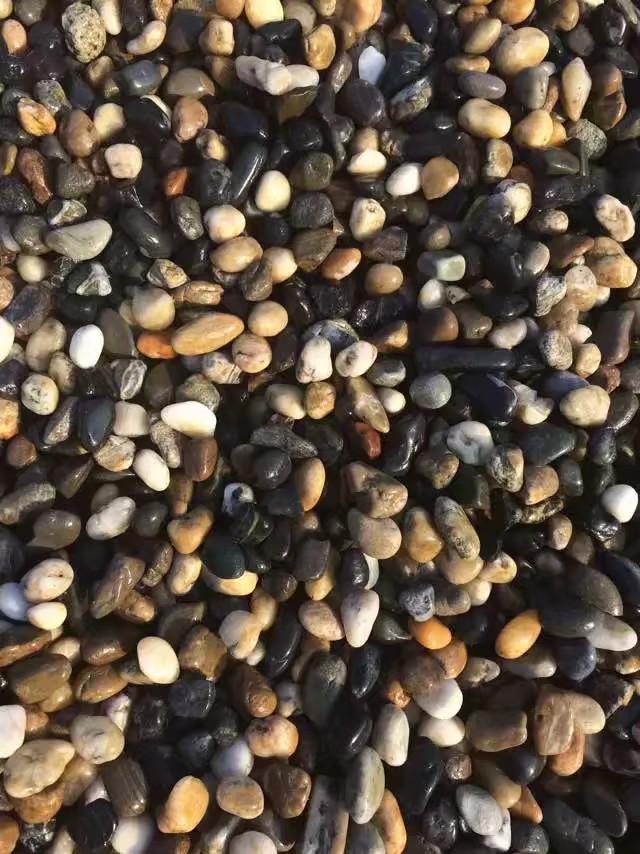

鋼鐵廠水處理專用鵝卵石濾料
發布時間:2014-01-14瀏覽次數:260
根據實踐經驗對山西一鋼鐵廠高爐水渣池卵石的變更如下,
現對水渣濾池鵝卵石的鋪設、防護網的制作安裝等作如下變更:
一、鵝卵石的層級鋪設及反吹洗管道標高的變更:
槽底:30-50mm粒級,-6300~-5900(-5900以下槽底部分)
1、 30-50mm粒級,標高-5900~-5710(厚度190)(108管道下部出水口往上24mm)。
2、 16-25mm粒級,標高-5710~-4910(厚度800)。
3、 8-16mm粒級,標高-4910~-4610(厚度300)。
4、 4-8mm粒級,標高-4610~-4400(厚度210)。
(從池底算起總厚度:190+800+300+210=1500mm,池底下部槽:上口1600,下口800,高400)
5、反沖洗管道標高由原設計的-5900變更為-5796.(即:反沖洗管道整體提高104mm,108反吹洗管道的下沿到池底150mm)。
二、防防網格的變更:
考慮到更換鵝卵石時需吊裝防防網,將防護網在南北方向分為4塊制作,每塊安裝后在池邊與池的墻壁作適當的固定.
(注意:1、網格的長度方向與抓斗的啟閉方向一致,2、網格的大小約900*600,注意900與600的方向.)
三、鵝卵石與防護網安裝完畢后,在水渣的落點處加一塊鋼板(位置與大小現場安裝后確定)。
現對水渣濾池鵝卵石的鋪設、防護網的制作安裝等作如下變更:
一、鵝卵石的層級鋪設及反吹洗管道標高的變更:
槽底:30-50mm粒級,-6300~-5900(-5900以下槽底部分)
1、 30-50mm粒級,標高-5900~-5710(厚度190)(108管道下部出水口往上24mm)。
2、 16-25mm粒級,標高-5710~-4910(厚度800)。
3、 8-16mm粒級,標高-4910~-4610(厚度300)。
4、 4-8mm粒級,標高-4610~-4400(厚度210)。
(從池底算起總厚度:190+800+300+210=1500mm,池底下部槽:上口1600,下口800,高400)
5、反沖洗管道標高由原設計的-5900變更為-5796.(即:反沖洗管道整體提高104mm,108反吹洗管道的下沿到池底150mm)。
二、防防網格的變更:
考慮到更換鵝卵石時需吊裝防防網,將防護網在南北方向分為4塊制作,每塊安裝后在池邊與池的墻壁作適當的固定.
(注意:1、網格的長度方向與抓斗的啟閉方向一致,2、網格的大小約900*600,注意900與600的方向.)
三、鵝卵石與防護網安裝完畢后,在水渣的落點處加一塊鋼板(位置與大小現場安裝后確定)。
